Holle ruimte injectie onder een betonplaat bij TFCC de Weirijders

Casestudy

Holle ruimte injectie achter een betonnen wand.

Op deze BMX baan was de grond achter de betonnen platen ingeklonken na de aanleg. Hierdoor zijn er holle ruimtes ontstaan en zijn de platen op sommige punten verzakt. Door onze holle ruimte injectie was dit probleem binnen 2 dagen verholpen.

Wat moet er gebeuren?

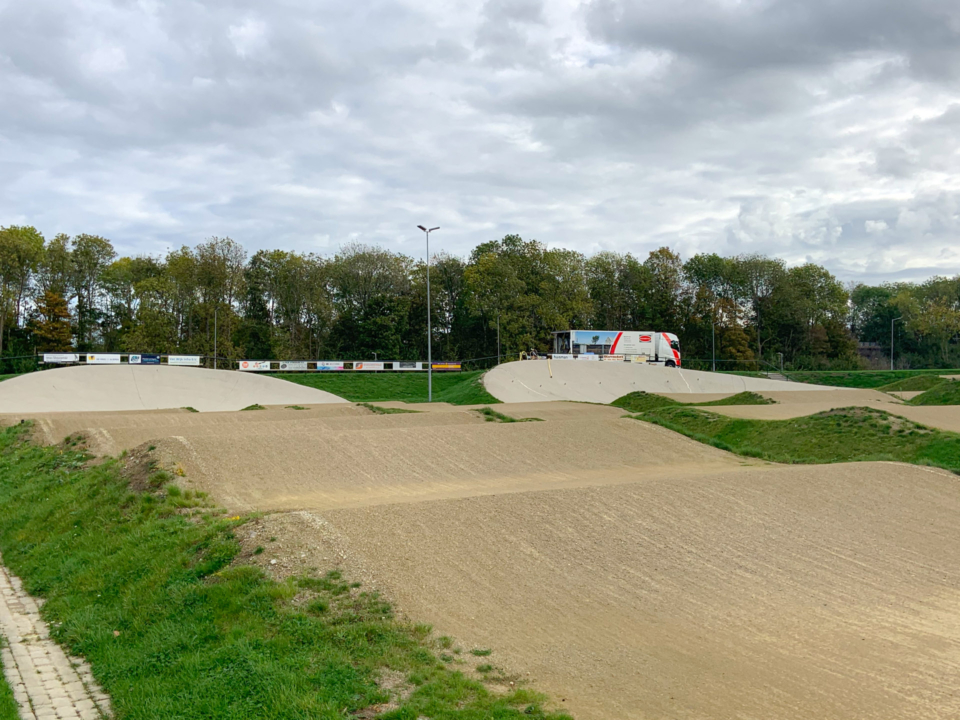

Deze BMX club in de Betuwe heeft enkele jaren geleden prachtige betonnen bochten aangelegd op hun baan. Alleen de grond achter deze “wand” is in de loop der tijd ingeklonken / verzakt.

Hierdoor zijn holle ruimtes ontstaan achter de betonplaat en heeft ook gezorgd voor onderlinge verzakking. Dit laatste was goed zichtbaar bij de voegen tussen 2 platen.

Of wij daar de oplossing voor hebben? Jazeker.
Hoe wij dit hebben aangepakt leest u verderop.

Holle ruimte injectie bij TFCC de Weirijders

Het injecteren van het schuim

Dit project was voor ons een combinatie tussen het vullen van een holle ruimte en het liften van een vloerverzakking.

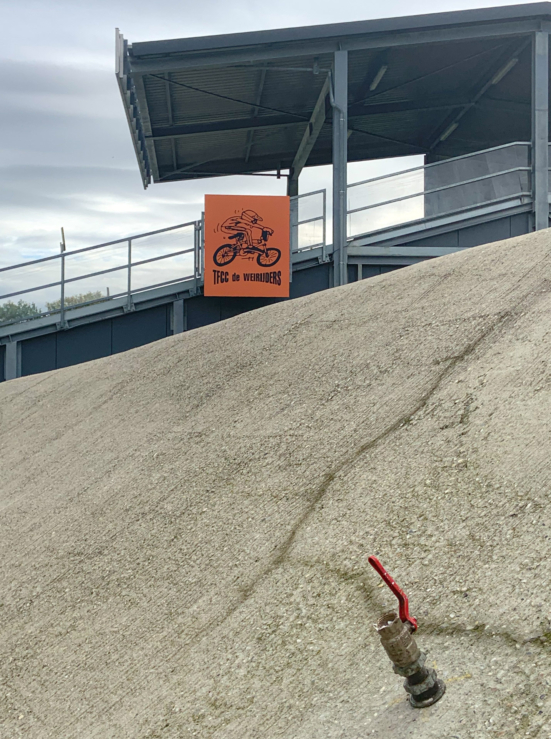

Voor het aanbrengen van het schuim hebben wij gekozen om boorgaten te maken en onze lift-pluggen te plaatsen. Deze drukbestendige injectiepunten zorgen dat wij de holle ruimte kunnen opvullen en ook druk kunnen zetten om de plaat te liften.

In de afbeeldingen hieronder is duidelijk te zien hoe de betonnen panelen verzakt zijn en gelijk worden gebracht bij het ondervullen met ons hardschuim.

Hoge densiteit

Voor dit project is gekozen voor een hoge densiteit hardschuim. Namelijk de RG50. Waarom?

Enerzijds omdat de platen gelift moesten worden, dan heb je een grote druksterkte nodig.
Anderzijds ook omdat de RG50 zeer goed penetreert in alle mogelijke holle ruimtes en uitspoelingen.
Hierdoor wordt zo veel mogelijk toekomstige schade door uitspoeling voortijdig voorkomen.

Deze casus

Een uniek project

Dit project was voor ons een leuke. Niet omdat het moeilijk was, maar juist omdat wij onze technieken van 2 verschillende toepassingen konden combineren in een project.

Een holle ruimte injectie en het liften van een betonplaat.

Nu kunnen de leden van TFCC de Weirijders en andere bezoekers aan WSC de Betuwe weer zorgeloos rijden!
